擁壁の基礎知識

擁壁の種類・説明

top_r11_c400

擁壁の種類

１．RC擁壁（鉄筋コンクリート擁壁）

「構造設計１１０番」 構造計算専用サイト
https://www.j-kouzou.com



Ｌ型と逆Ｌ擁壁の説明

型式
高さと背面土
 L型擁壁 逆L型擁壁
 つま先あり つま先なし
１ｍ 関東ローム

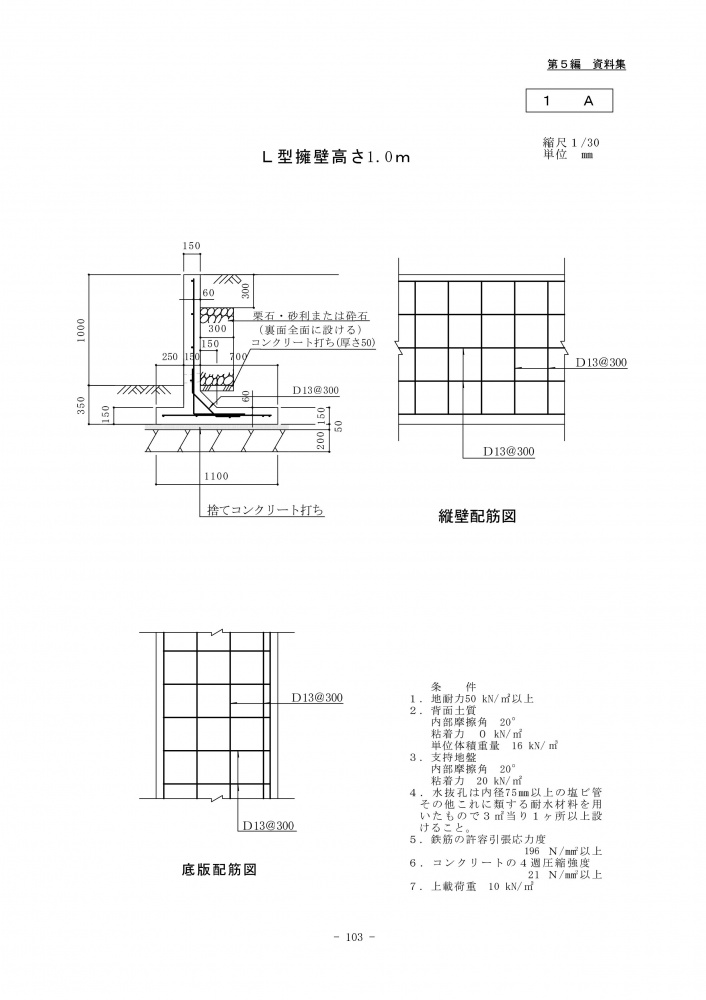

１Ａ

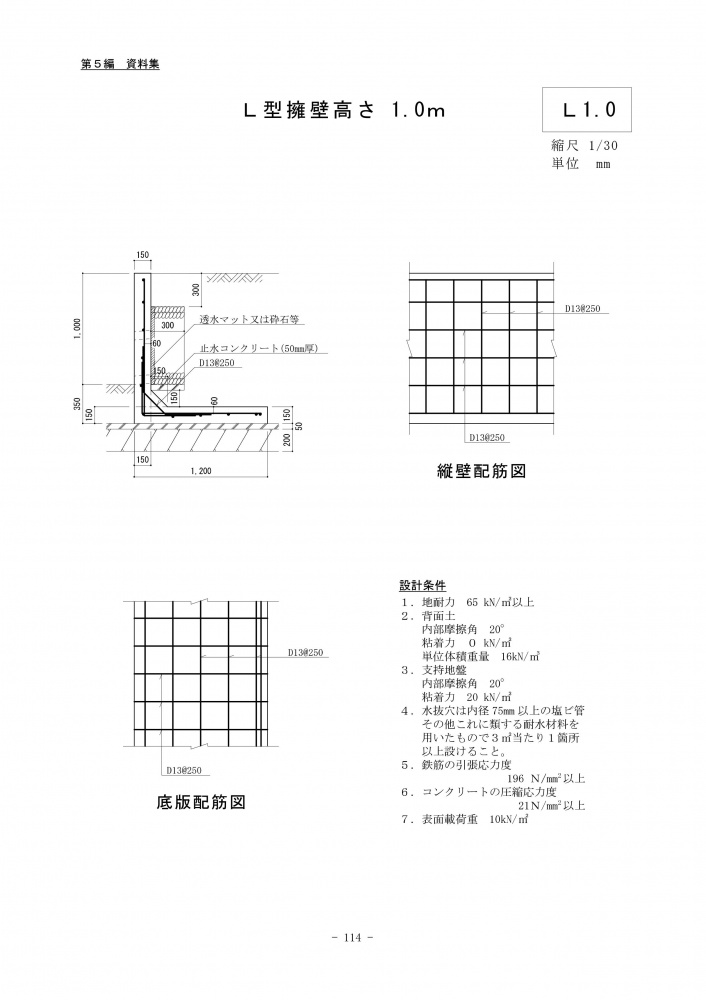

  Ｌ１．０

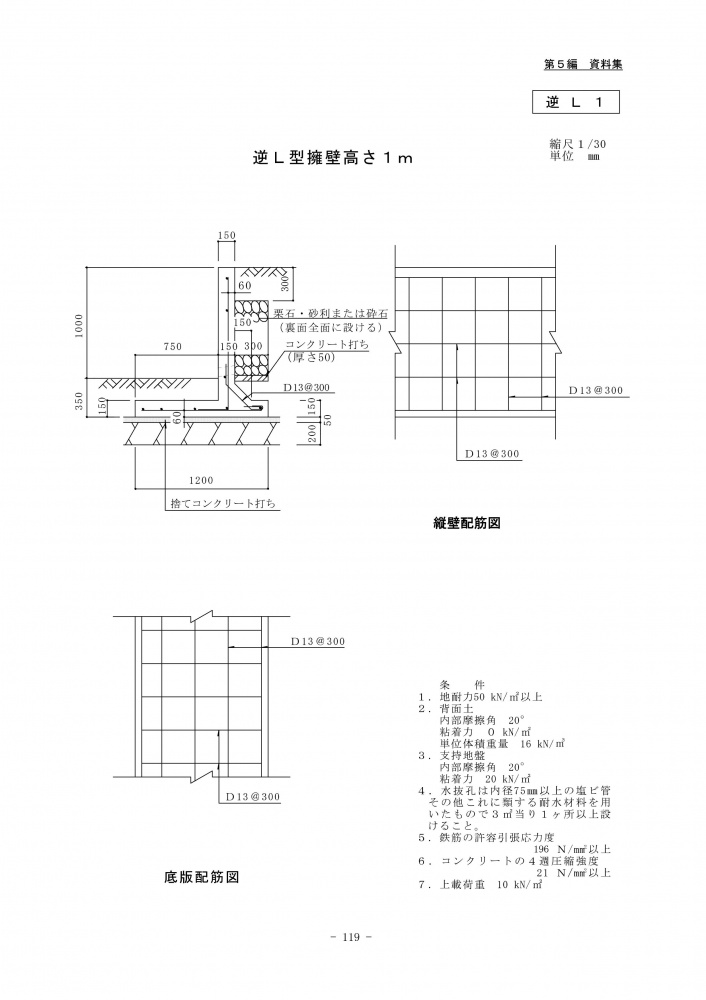

逆Ｌ１

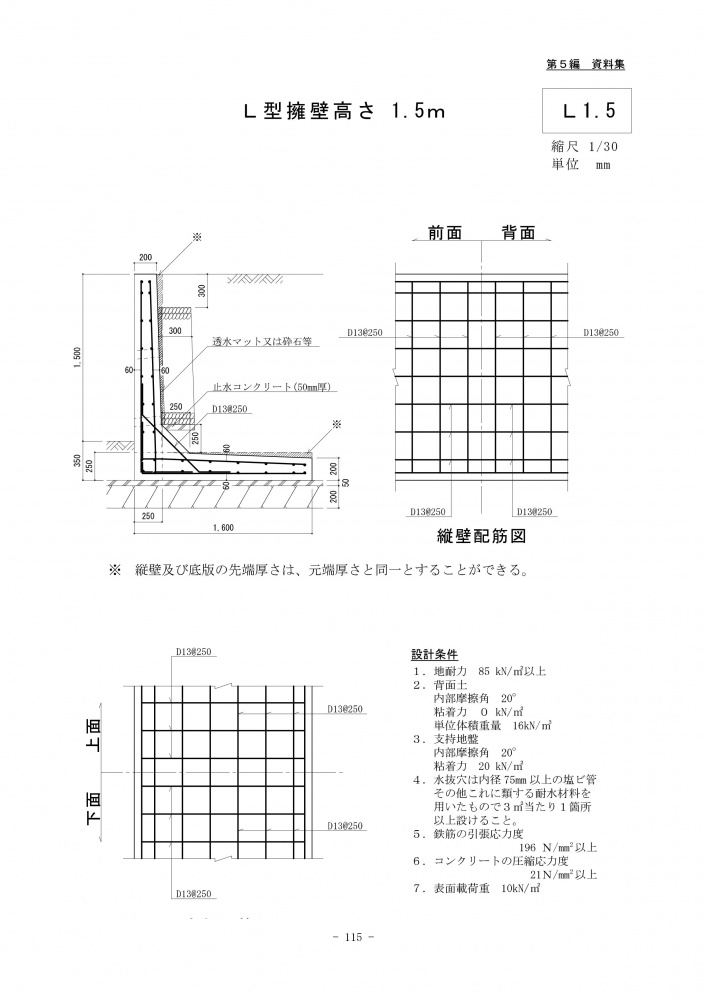

 １．５ｍ 関東ローム  ―   Ｌ１．５※  ―

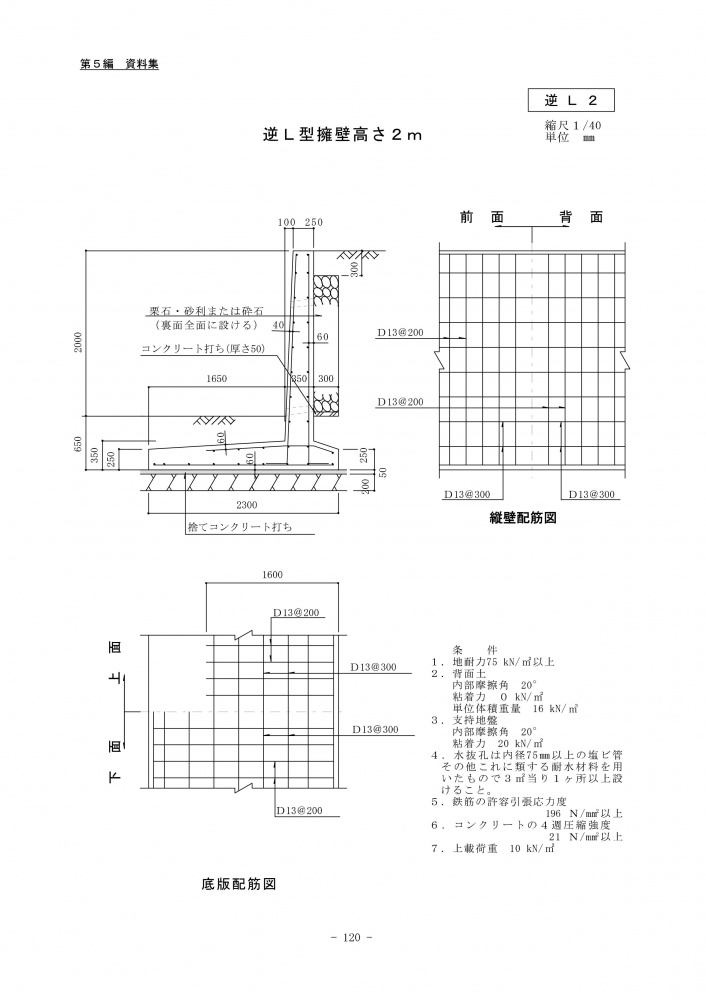

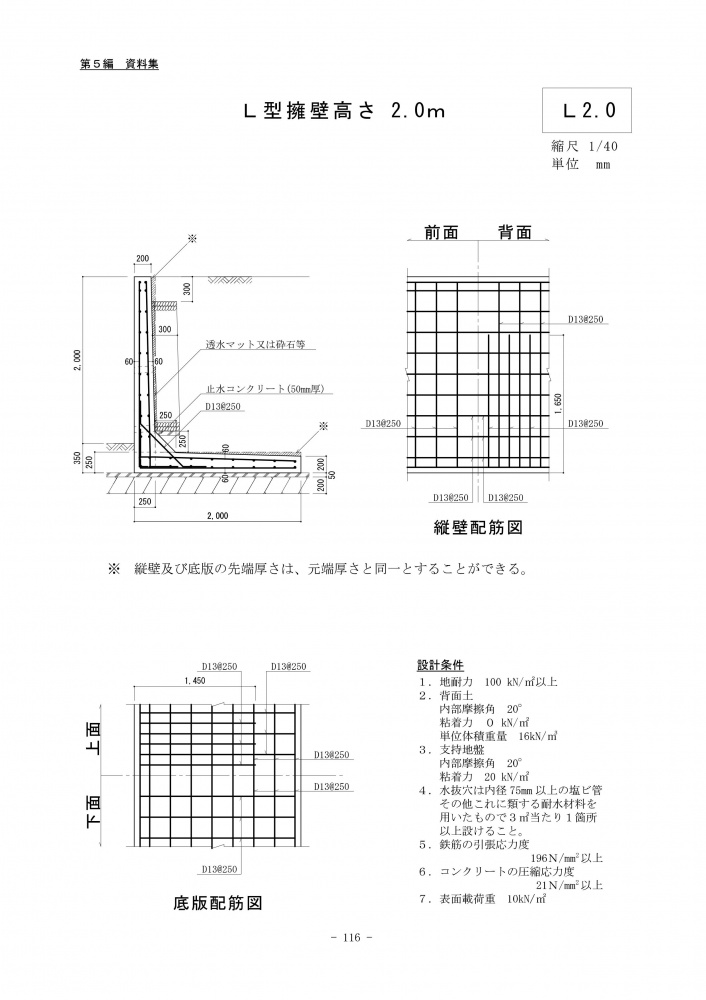

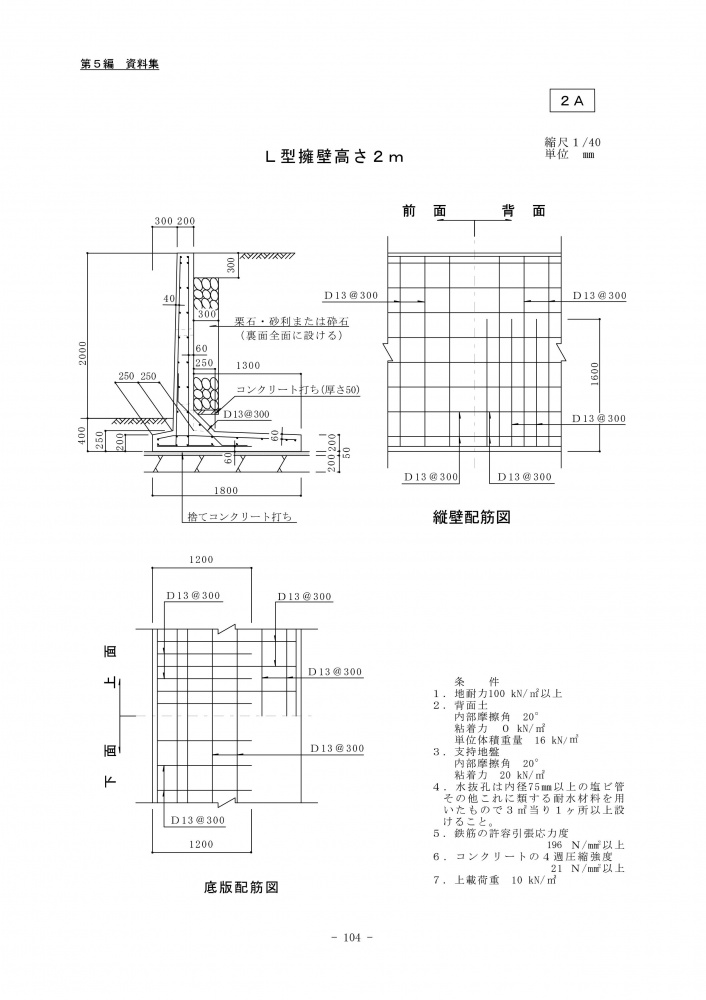

 ２ｍ 関東ローム  ２Ａ  Ｌ２．０※  逆Ｌ２

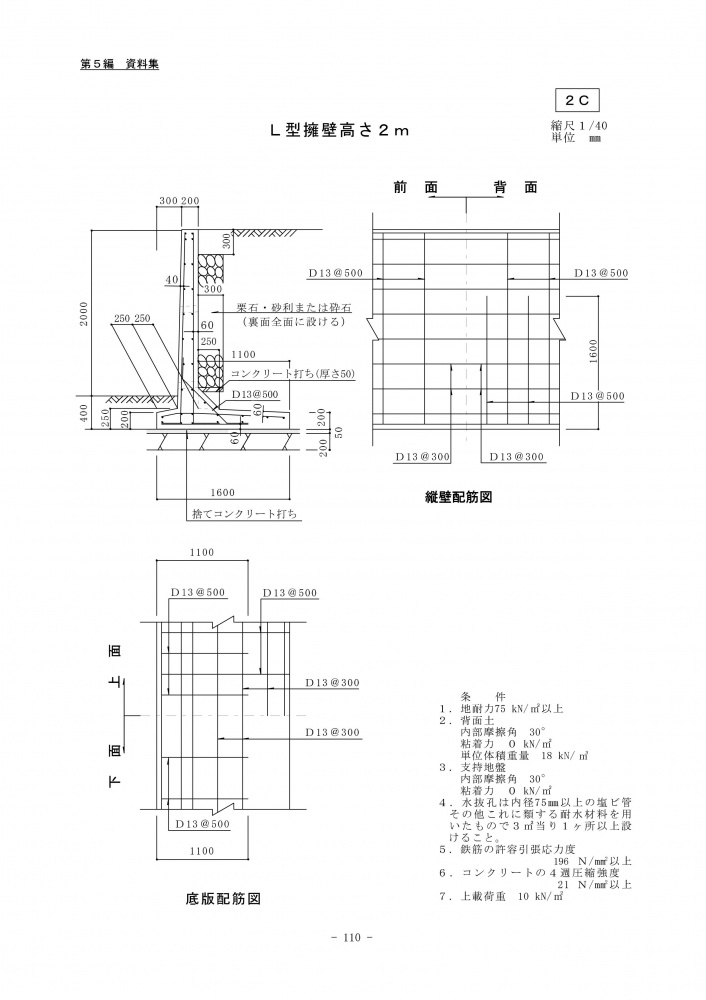

 砂質土  ２Ｃ  ―

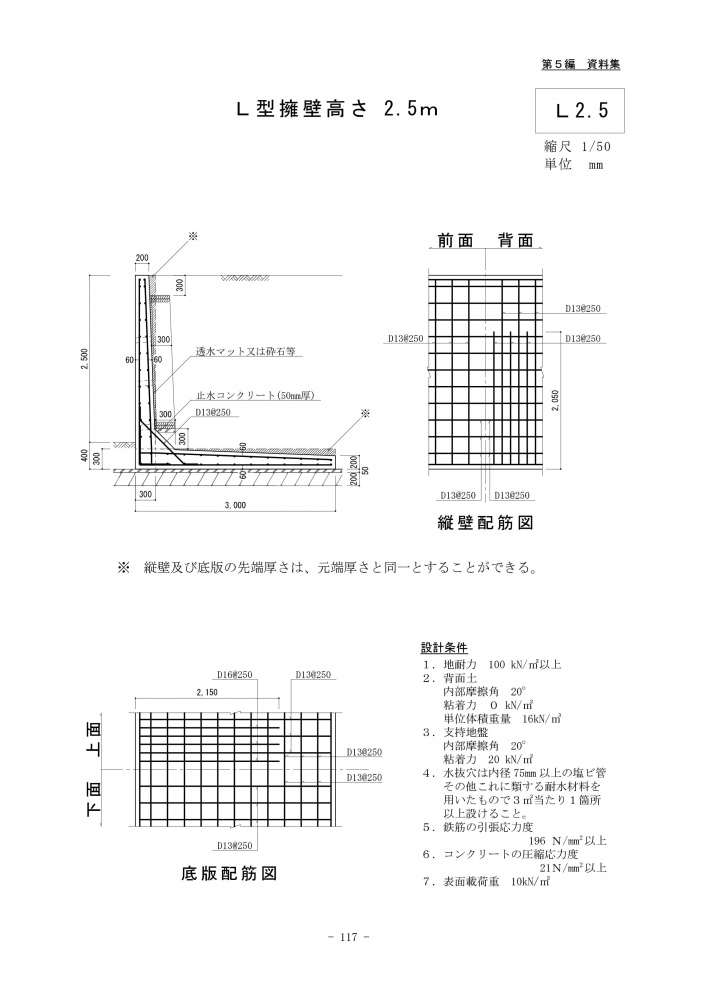

２．５ｍ 関東ローム  ―  Ｌ２．５※ ―

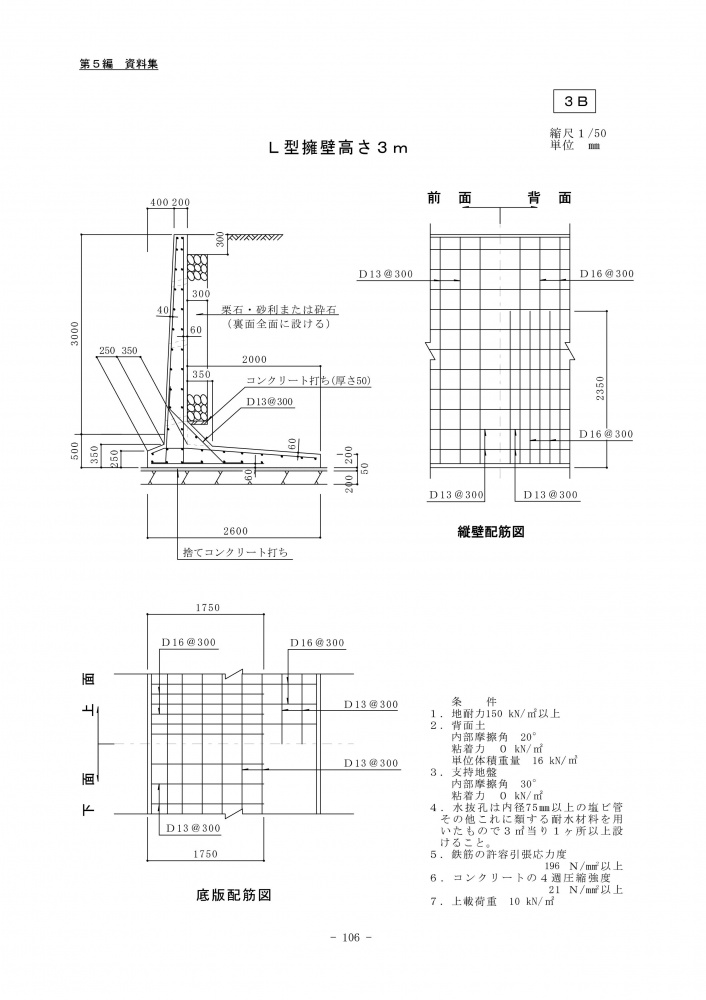

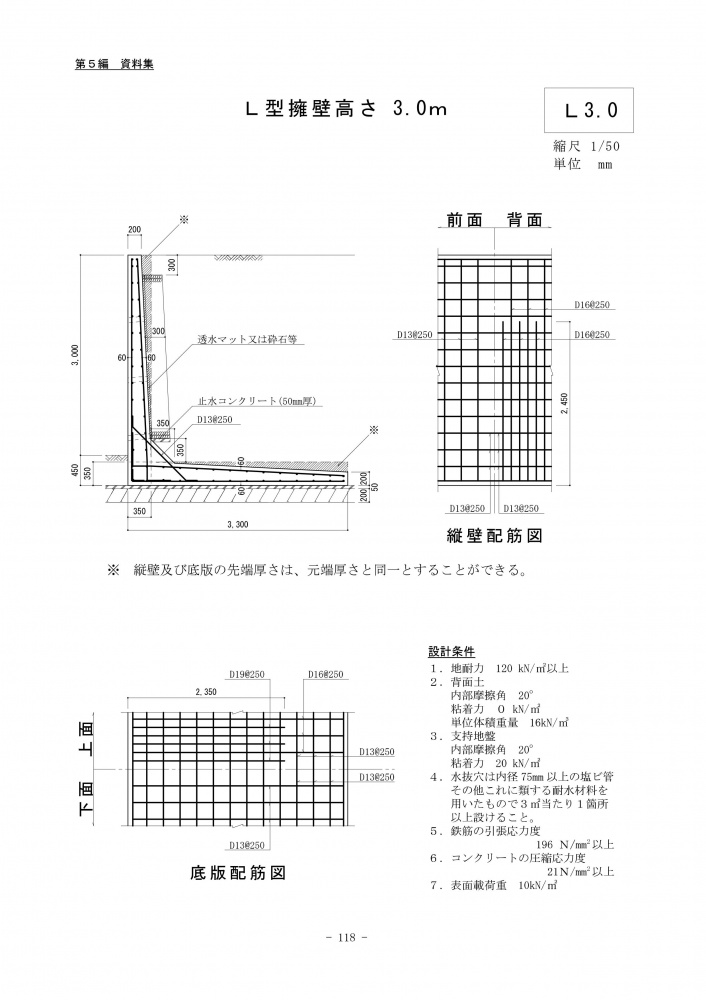

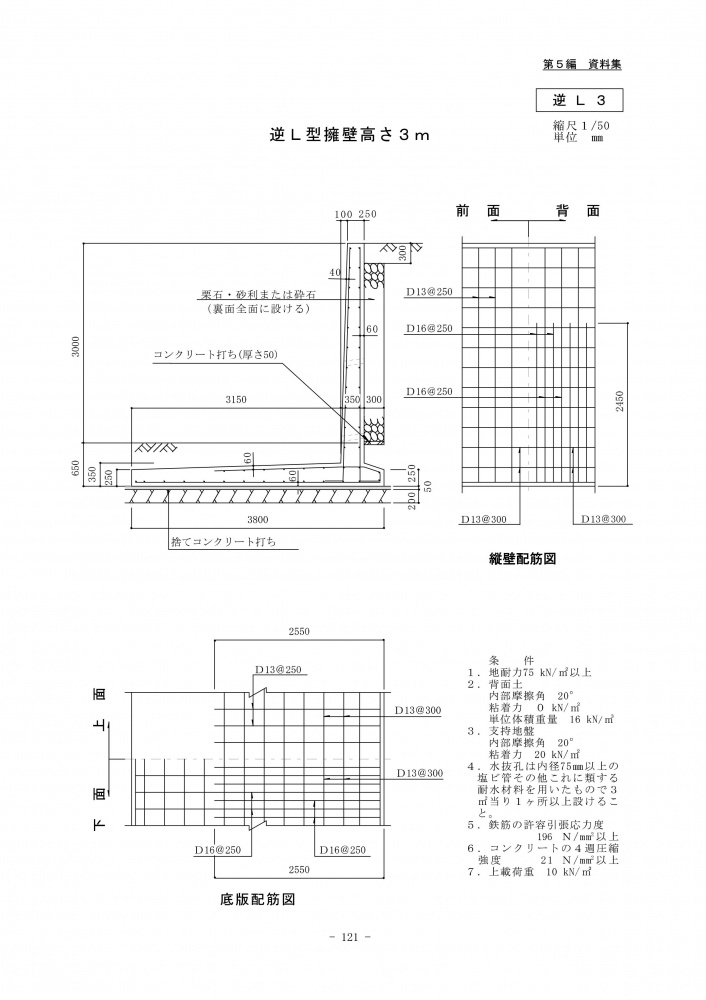

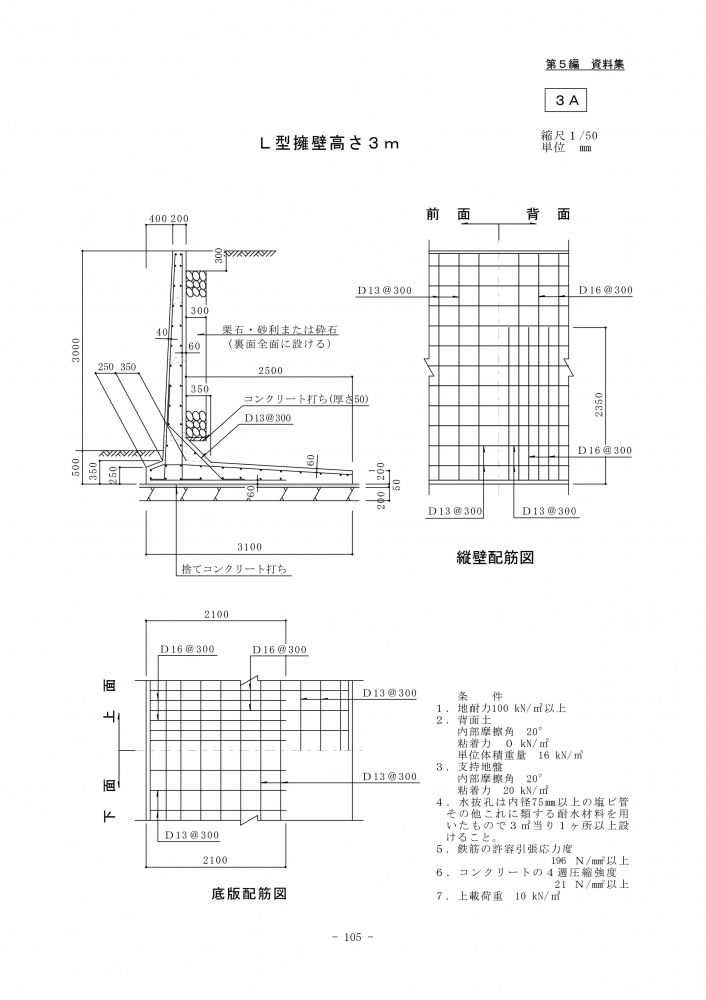

 ３ｍ 関東ローム ３Ａ，３Ｂ Ｌ３．０※  逆Ｌ３

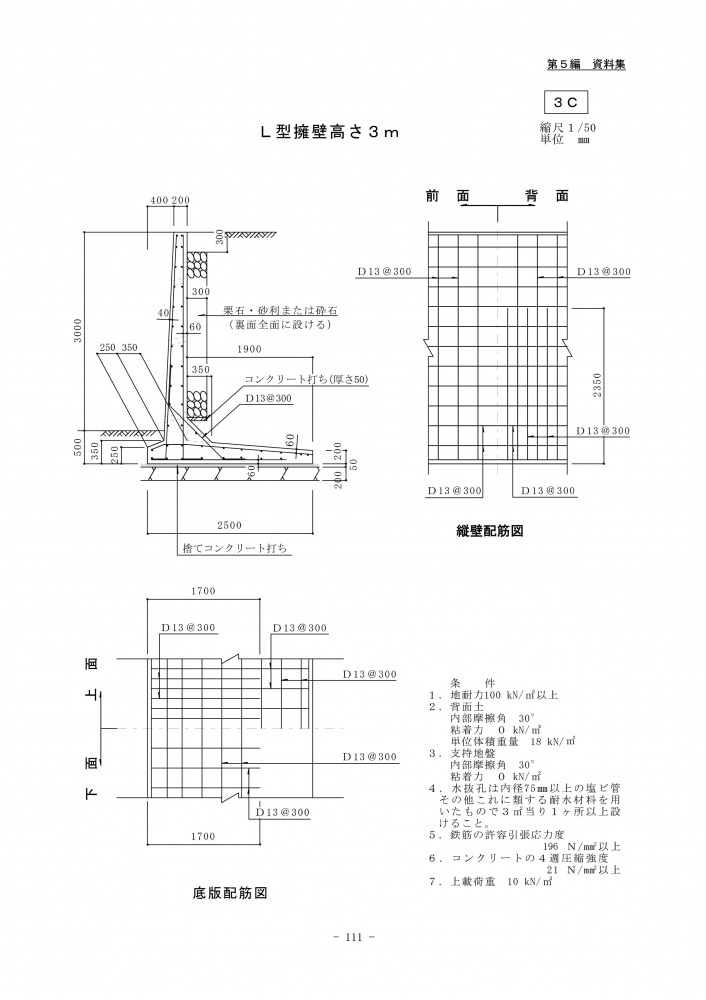

 砂質土  ３Ｃ  ―

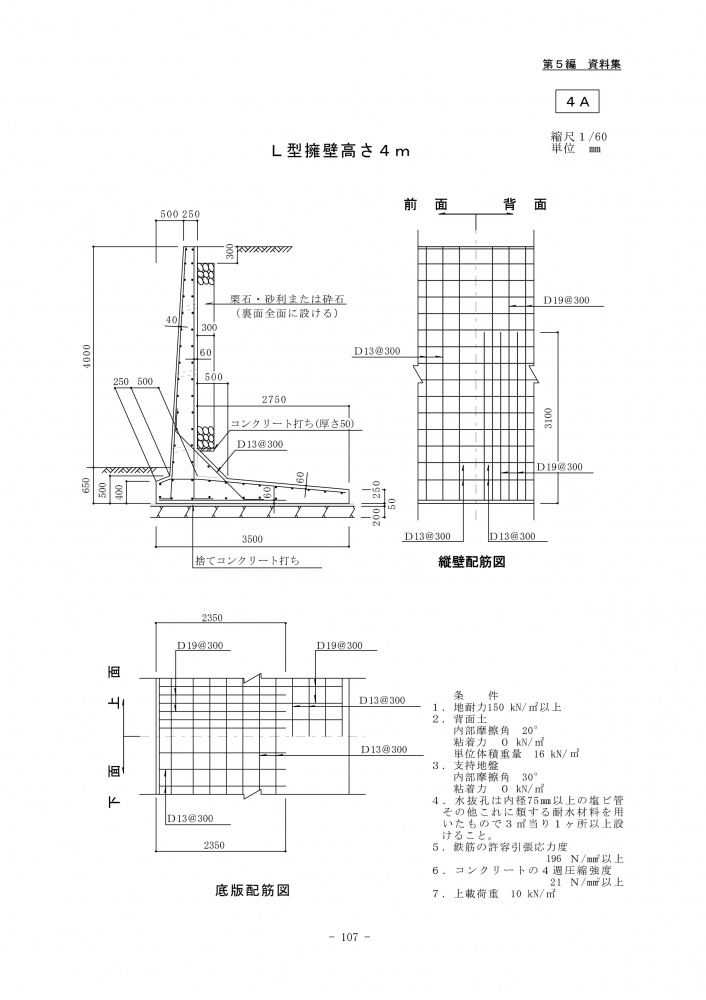

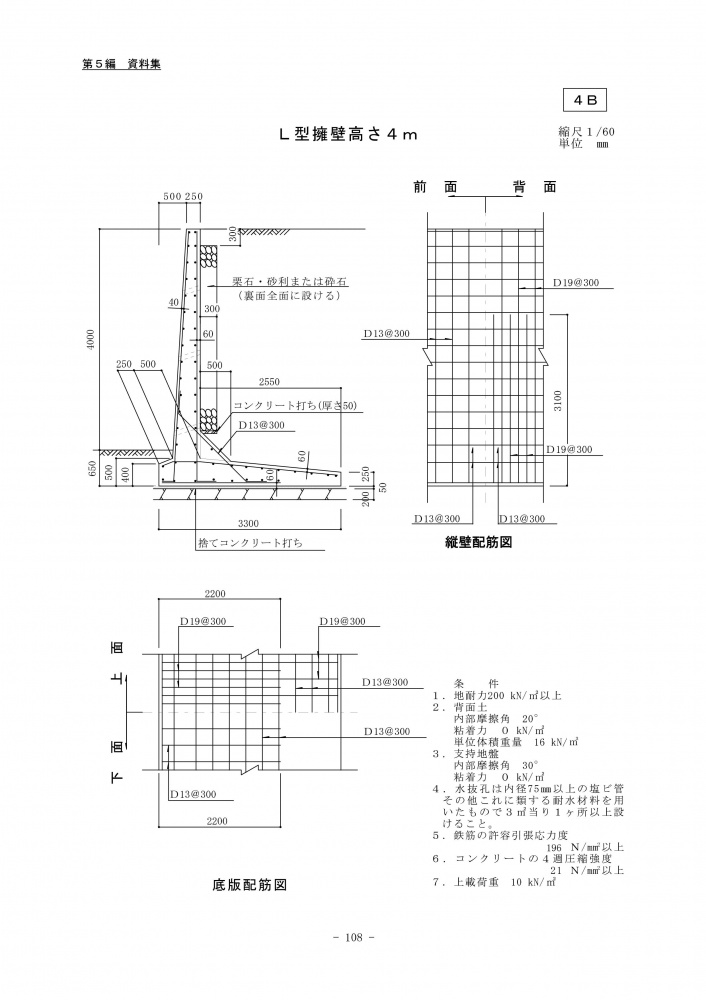

 ４ｍ 関東ローム  ４Ａ，４Ｂ  ―  ―

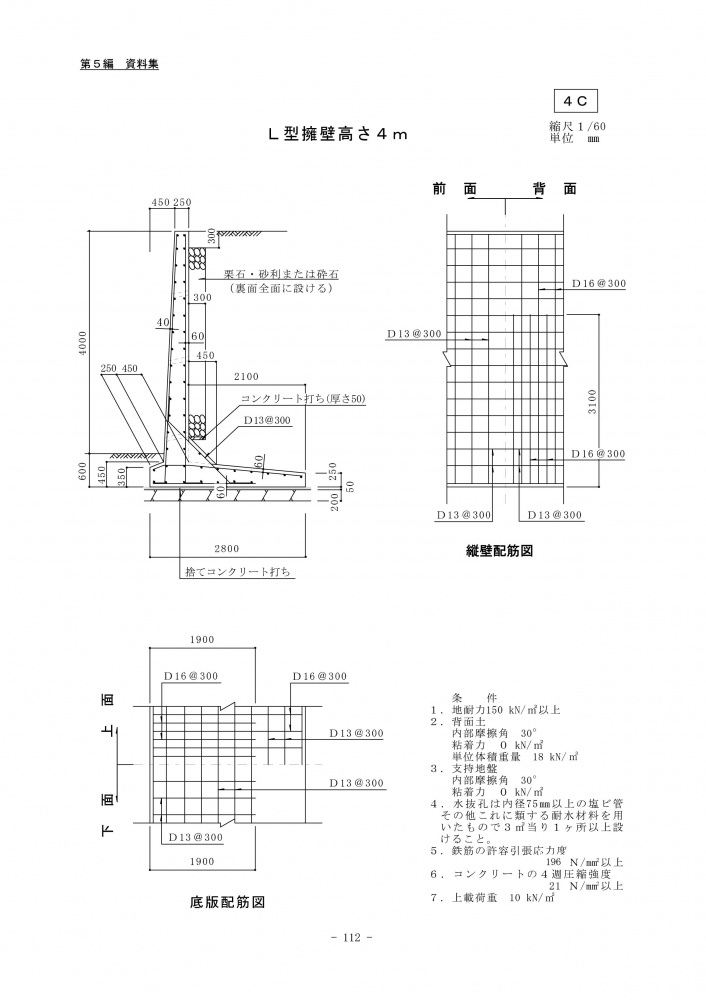

 砂質土  ４Ｃ

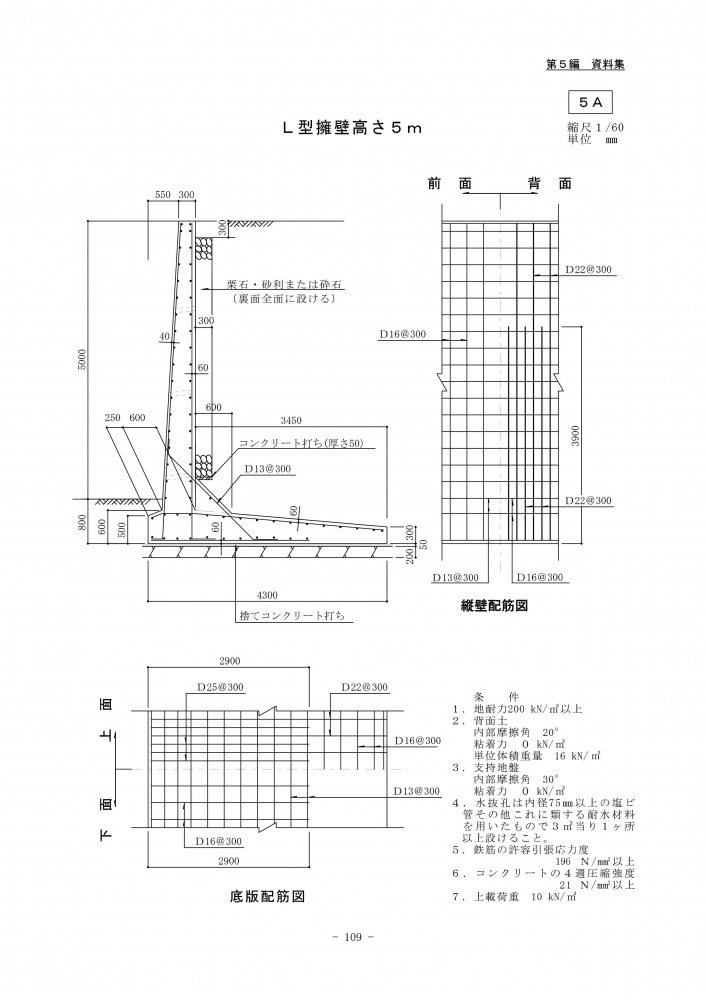

 ５ｍ 関東ローム  ５Ａ   ―   ―

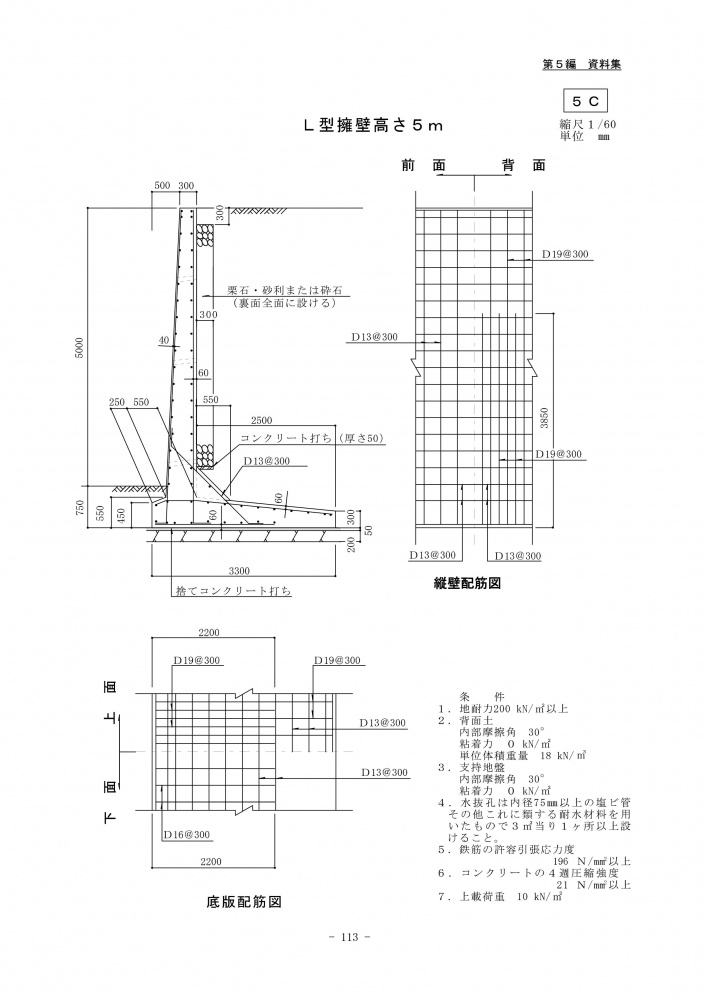

 砂質土  ５Ｃ
※擁壁縦壁背面にテーパーを付けているものとつけていないものがあります。

横浜市宅地造成工事技術資料参照

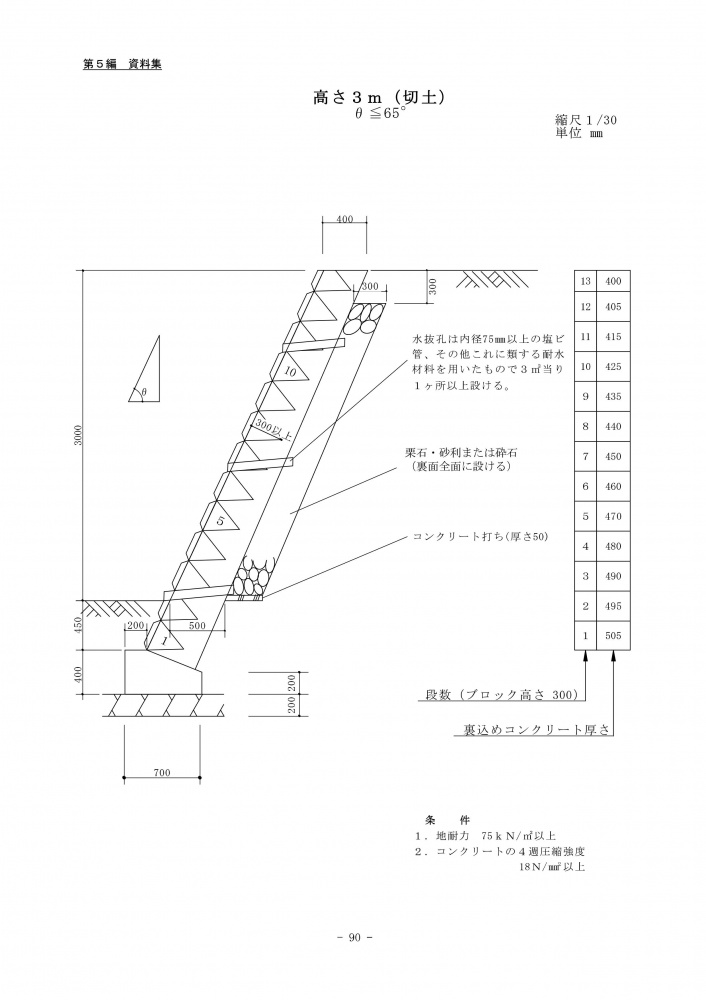

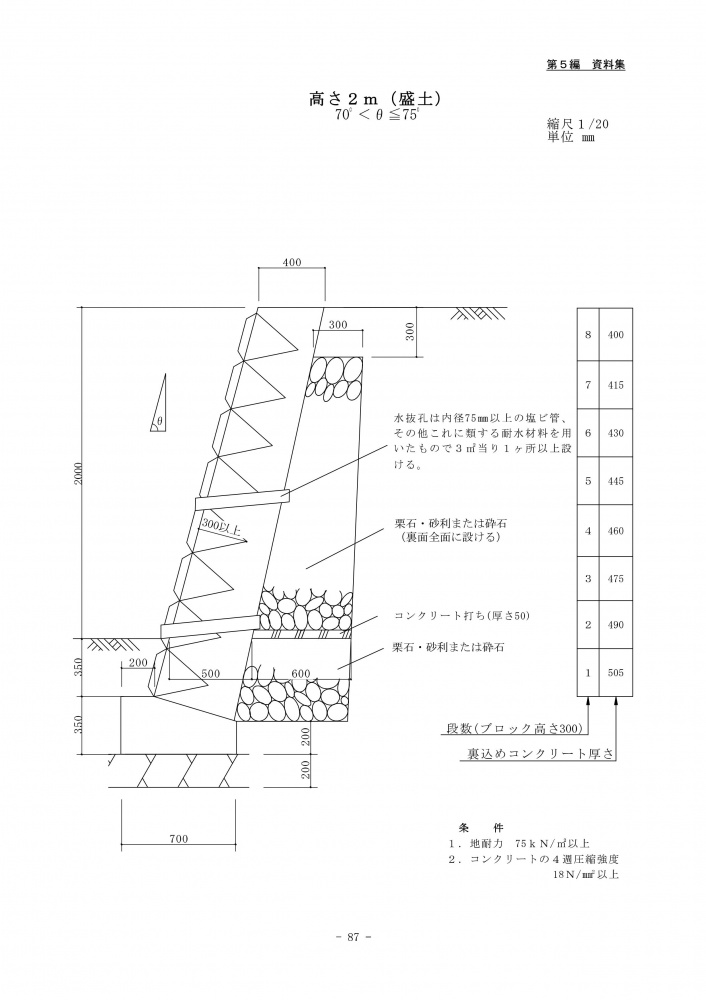

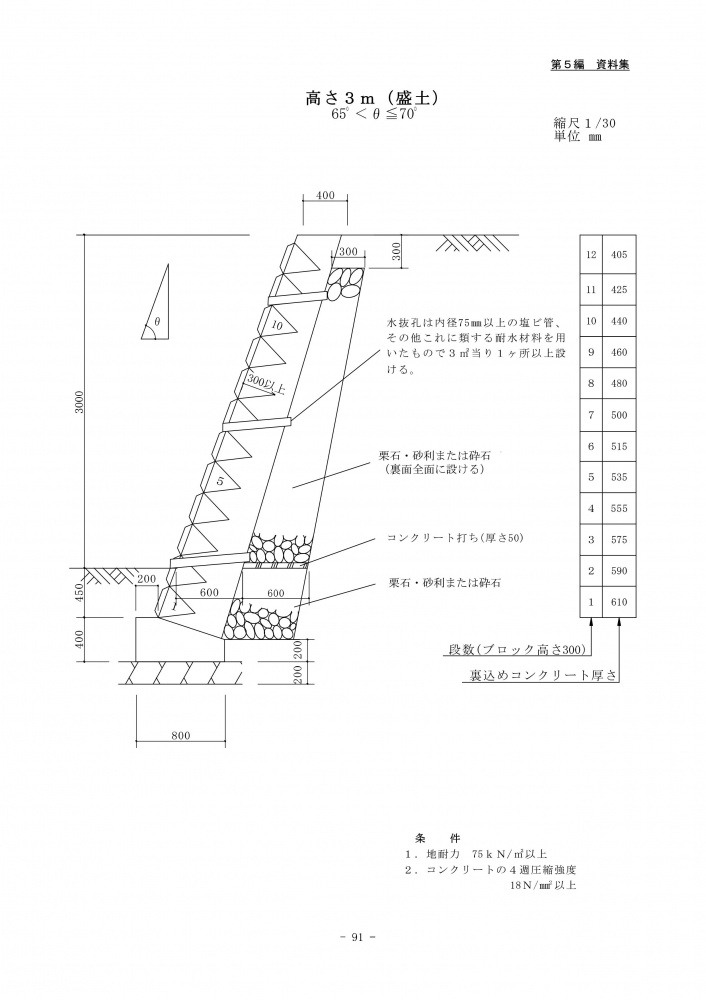

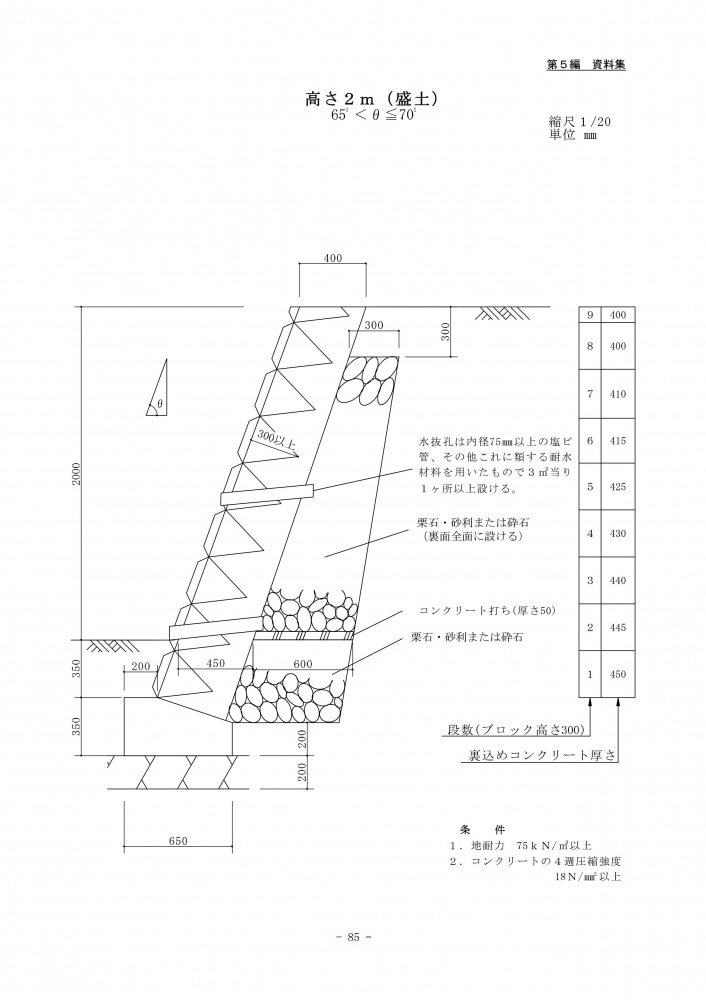

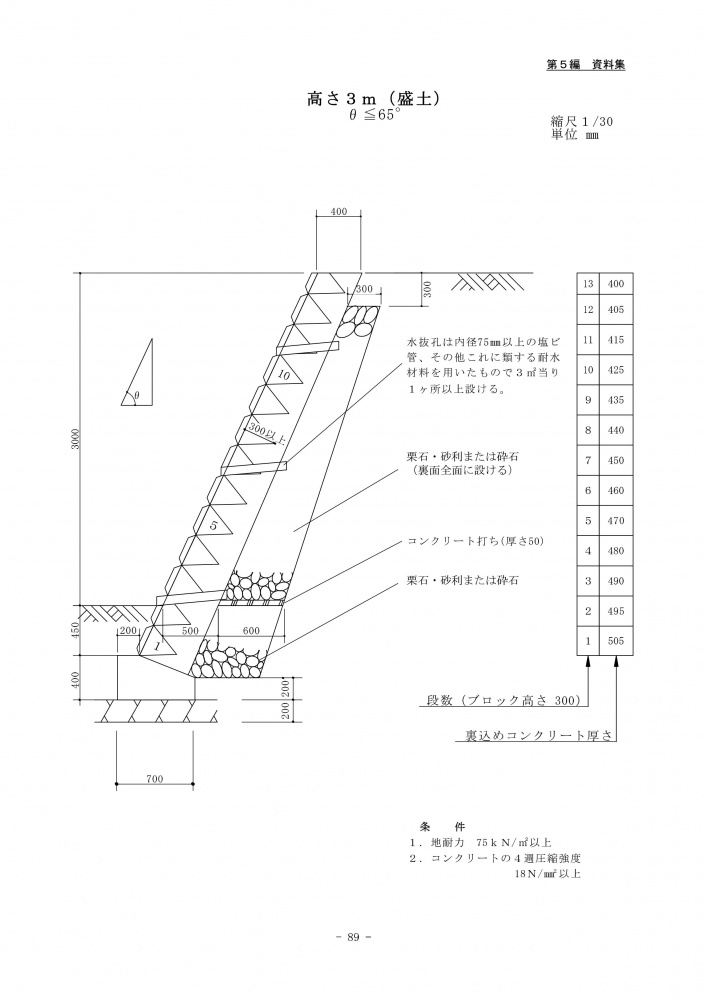

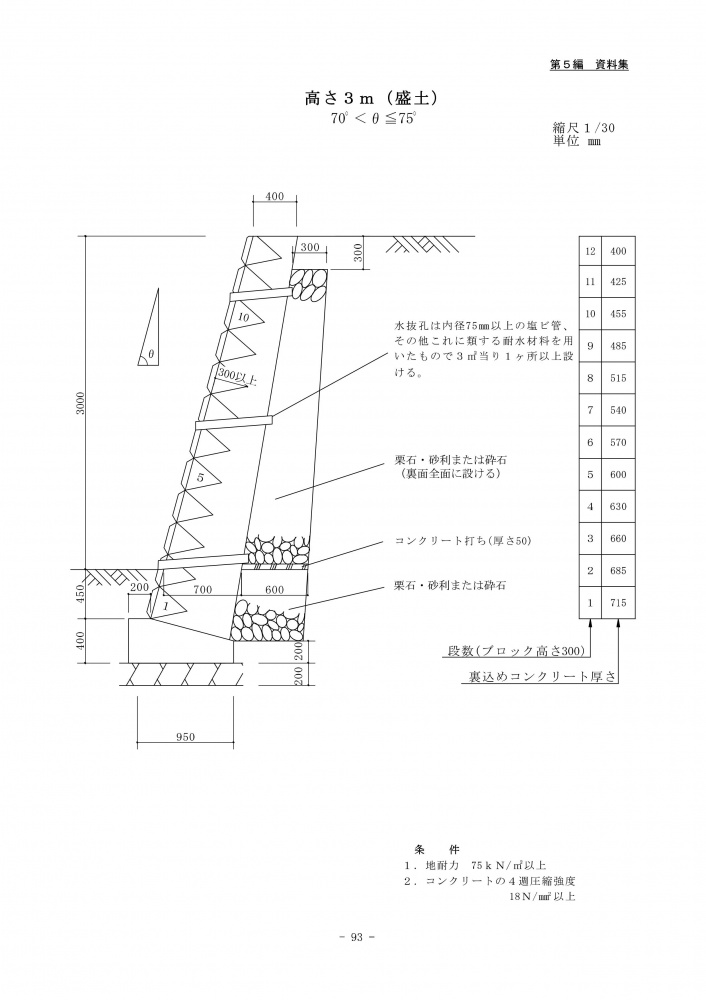

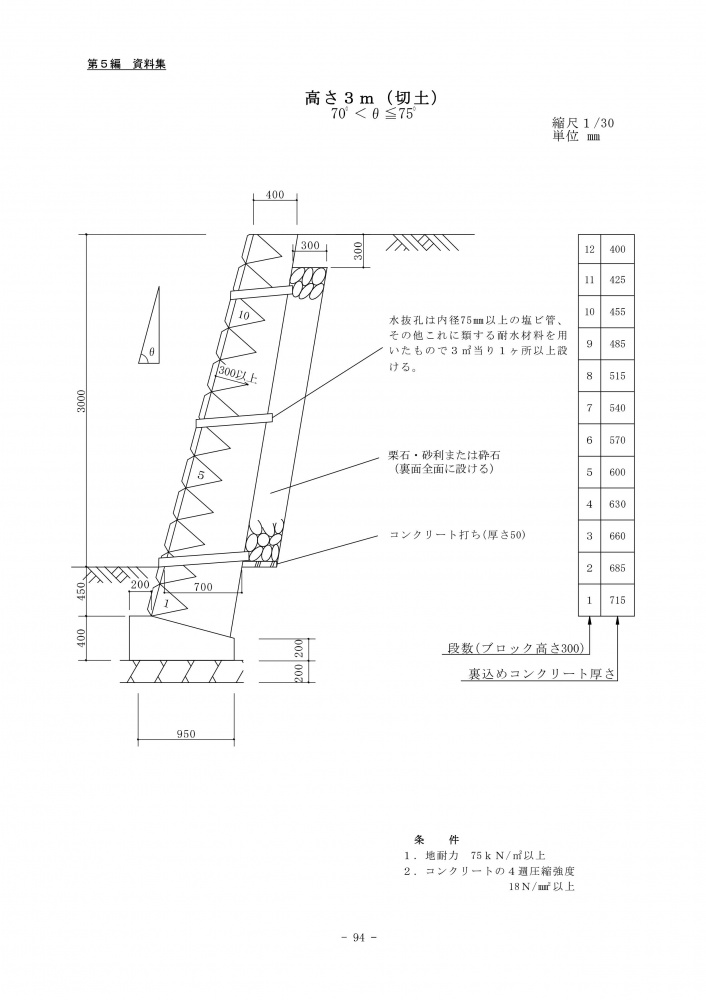

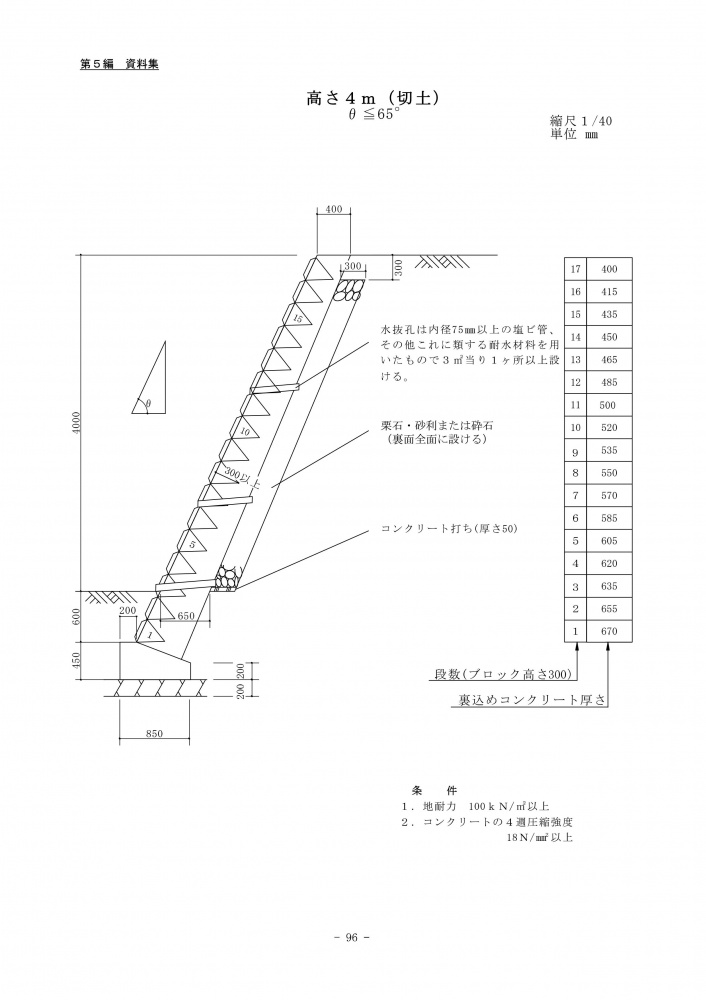

２．石積擁壁（間知ブロック擁壁）

クリックすると構造図がご覧になれます。

盛土と切土の説明

高さ 背面土 θ≦65° 65°＜θ≦70° 70°＜θ≦75° 地耐力（kN/㎡）

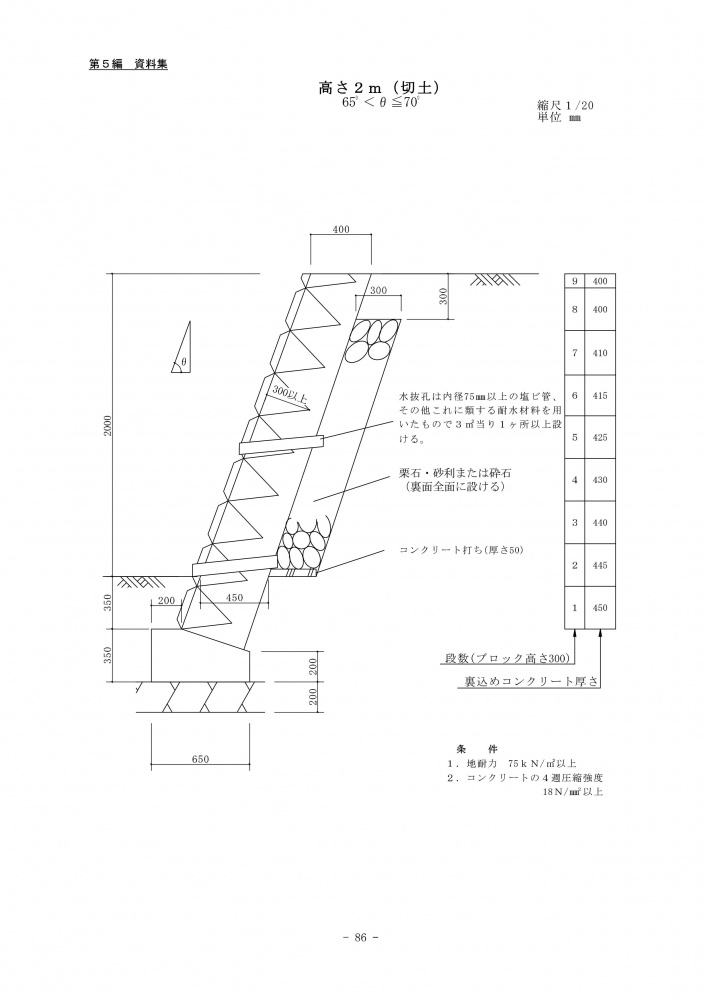

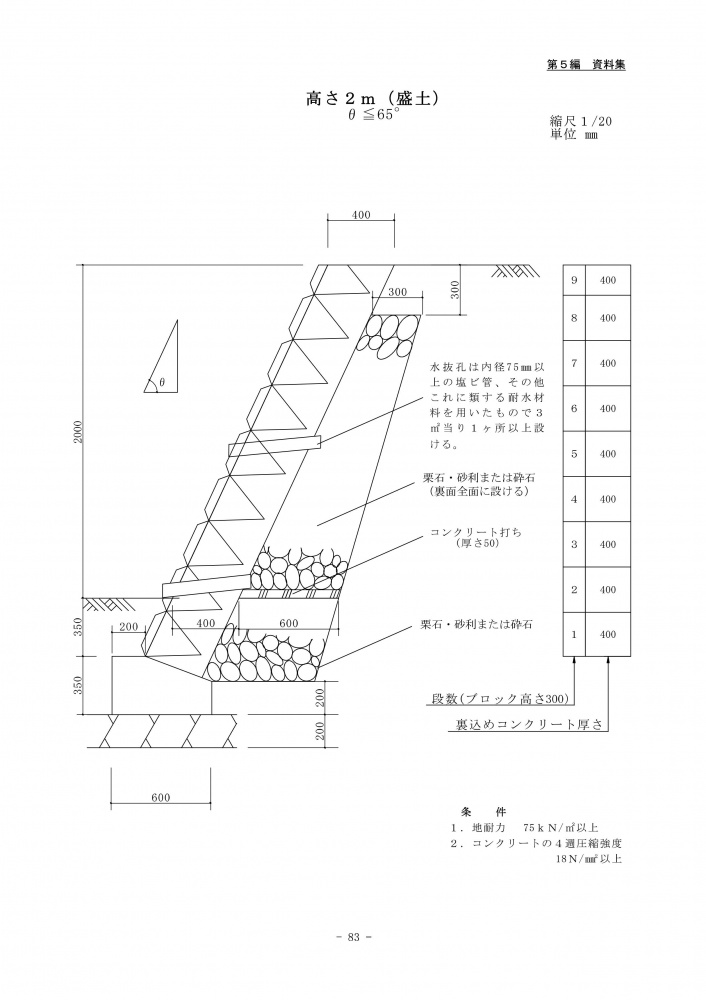

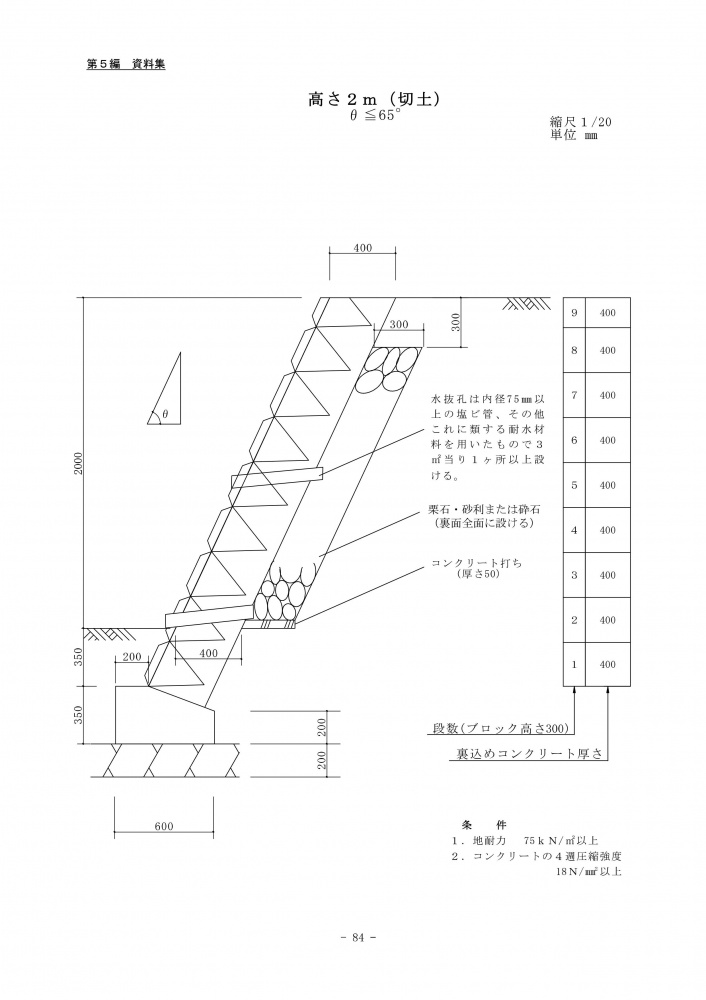

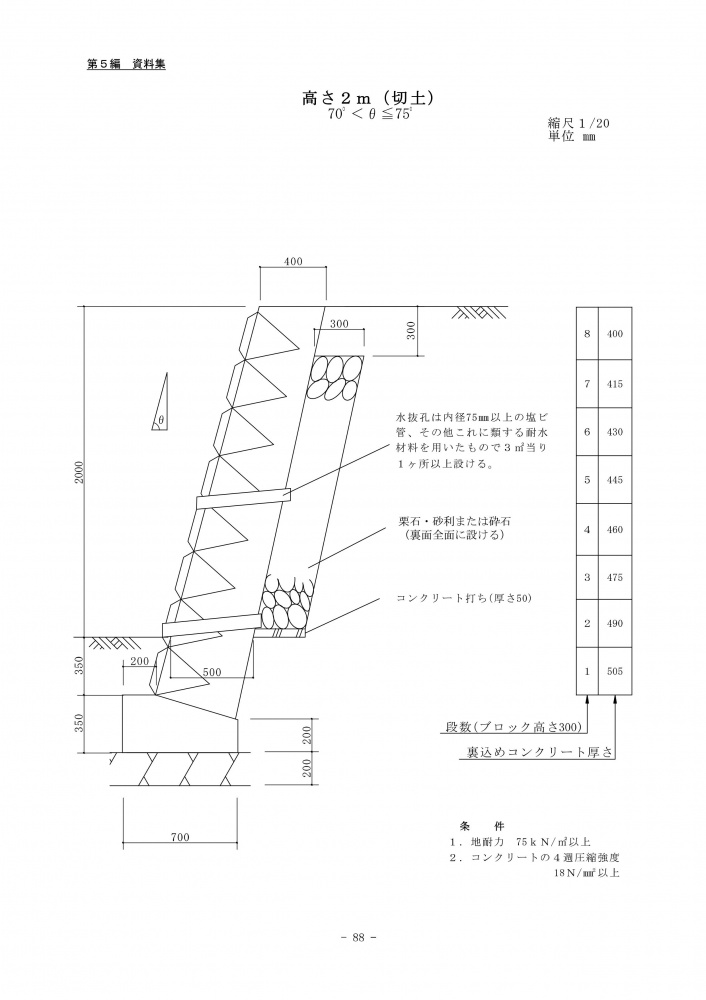

 ２ｍ  盛土 ○ ○ ○  ７５
 切土 ○ ○ ○
 ３ｍ  盛土 ○ ○ ○ ７５
 切土 ○ ○ ○

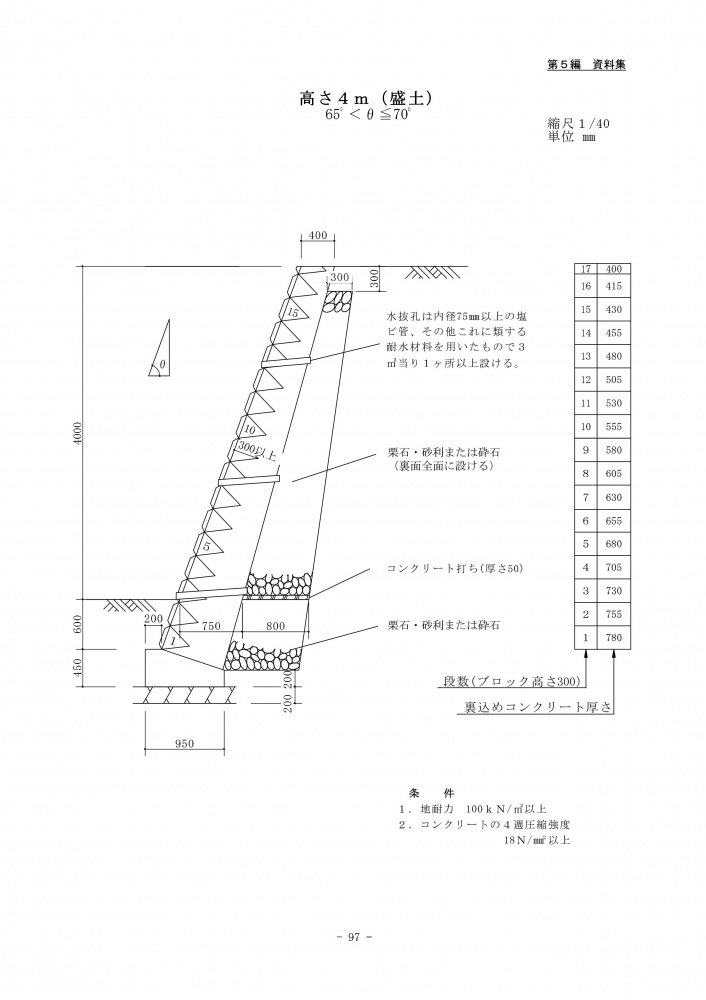

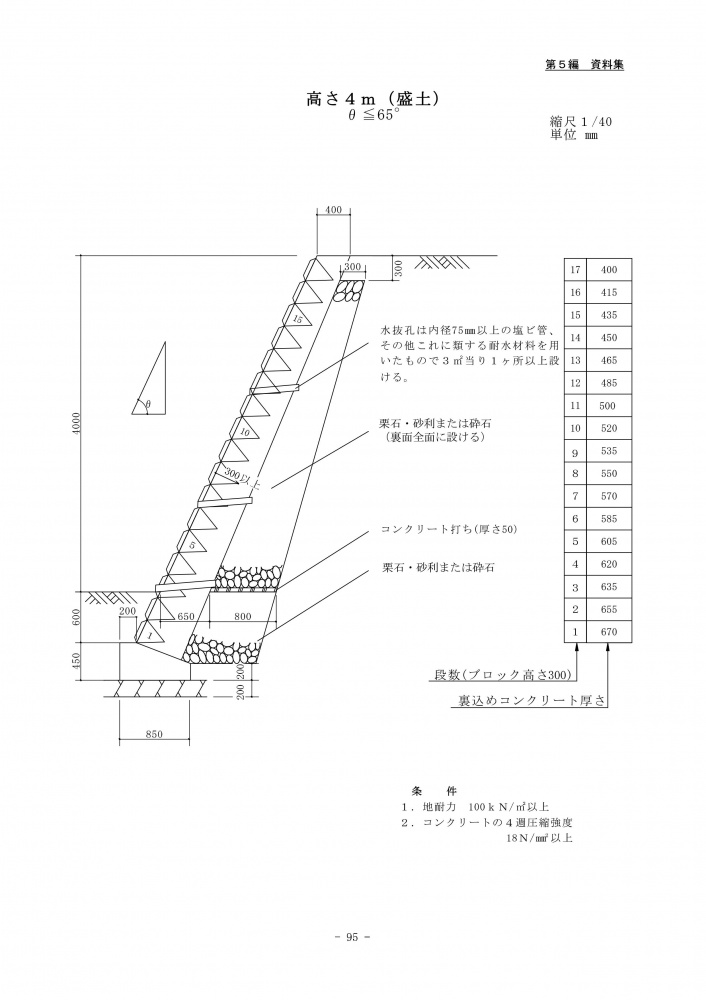

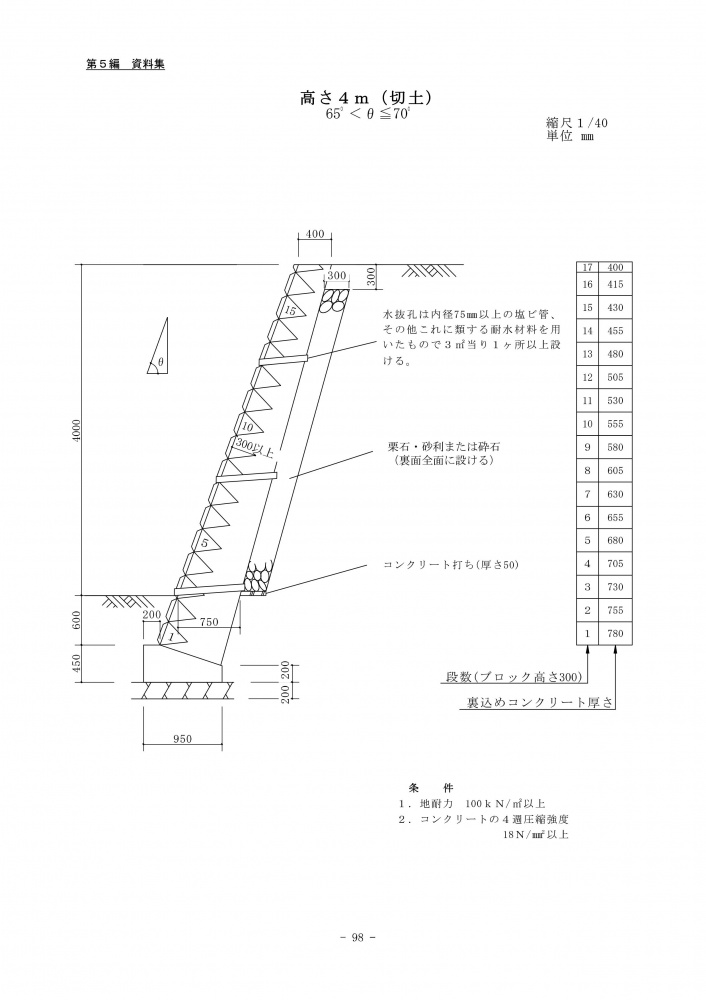

４ｍ  盛土 ○ ○ ―  １００
 切土 ○ ○ ―

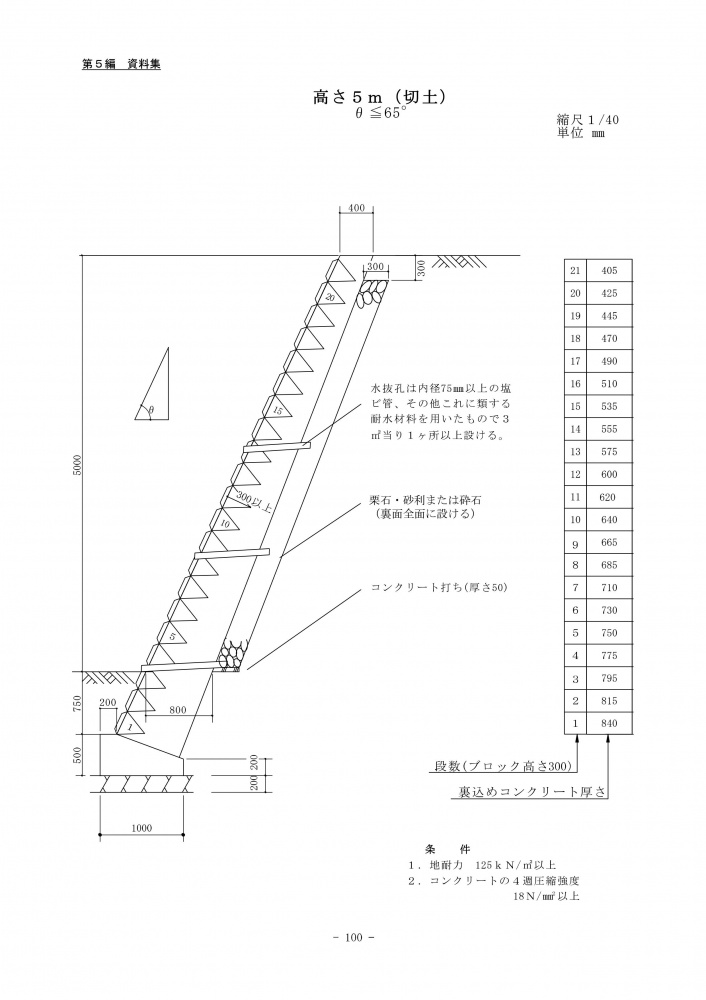

 ５ｍ  盛土 ○ ― ―  １２５
 切土 ○ ― ―

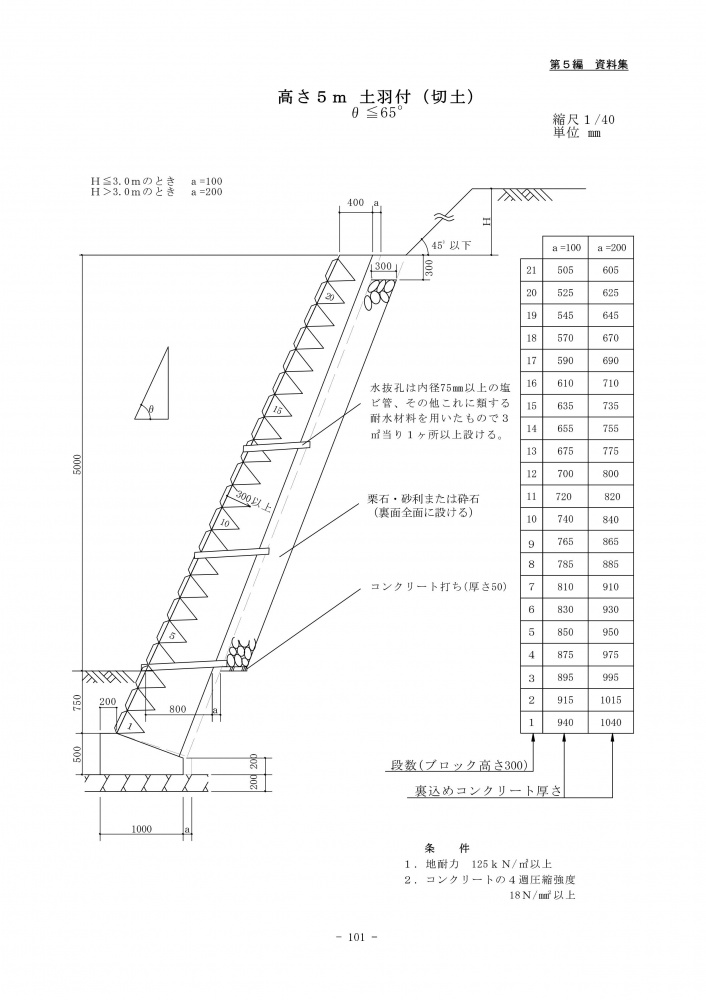

５ｍ
（土羽付）		 盛土 ― ― ― １２５
切土 ○ ― ―

横浜市宅地造成工事技術資料参照

L型擁壁と逆L型擁壁

境界と擁壁の関係

Aさん所有の敷地を施工する場合

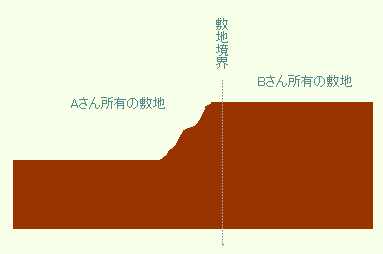

工事前の敷地の状態

koujimae

1. ＲＣ擁壁工事を施工する場合

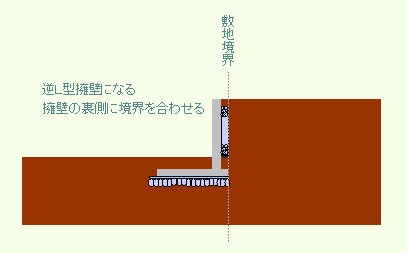

a_rckouji

逆Ｌ型擁壁になる擁壁の裏側に境界を合わせる

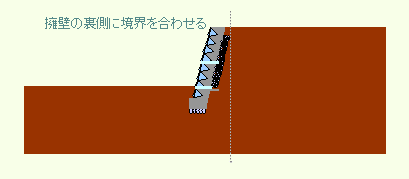

2. 石積擁壁工事を行った場合

a_sekisetsukouji

擁壁の裏側に境界を合わせる

境界と擁壁の位置

工事を行う側の敷地内に構造物を納める上記の場合は、裏込め栗石を含めＡさんの敷地内に納める。

Bさん所有の敷地を施工する場合

工事前の敷地の状態

koujimae

1. ＲＣ擁壁工事を施工する場合工事前の敷地の状態

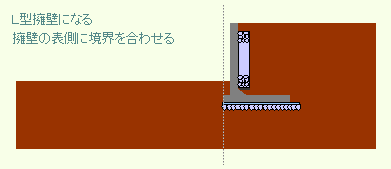

b_rckouji

Ｌ型擁壁になる擁壁の表側に境界を合わせる

2. 石積擁壁工事を行った場合

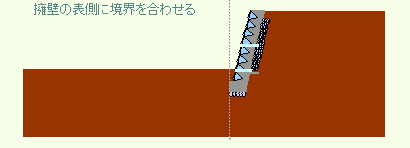

b_sekisetsukouji

擁壁の表側に境界を合わせる

境界と擁壁の位置

工事を行う側の敷地内に構造物を納める
上記の場合は、擁壁のつま先に境界を合わせる。

擁壁と境界の関係は、土地の所有者同士が了解をすればこの限りではありません。

石積擁壁の切土タイプと盛土タイプ

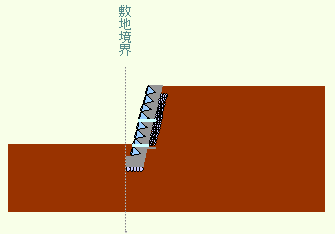

石積擁壁の背面が切土（地山を削った状態）の場合が切土ﾀｲﾌﾟ

kiritsuchi

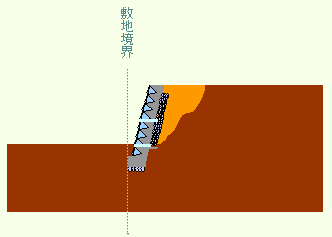

石積擁壁の背面が盛り土（埋めた土の状態）の場合が盛土ﾀｲﾌﾟ

moritsuchi
